磁保持继电器驱动芯片（SH3606）是双向继电器驱动集成电路，用于驱动控制直流电机、磁保持继电器等，具有输出电流大，静态功耗小的特点，可广泛用于智能电表、无功补偿控制器及其他需要脉冲控制的应用场合。
特点
n 5V~36V输入电压范围
n 低静态工作电流
n 输入高低转换电平为2.2V
n 400mA典型驱动电流

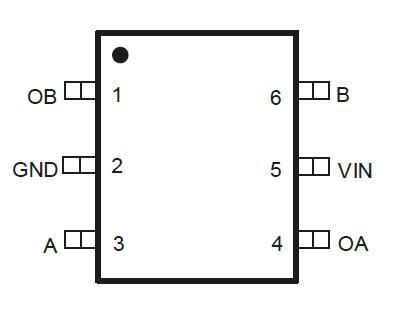

管脚图（SOT23-6）
应用场合
磁保持继电器驱动
管脚解释
|
序号 |
名称 |
功能 |
|
1 |
OB |
输出端B |
|
2 |
GND |
地 |
|
3 |
A |
输入端A |
|
4 |
OA |
输出端A |
|
5 |
VIN |
芯片供电电源 |
|
6 |
B |
输入端B |
极限参数
VIN，A，B电压.........................0.3V~40V
存储温度... ........................ -55°C to +150°C
推荐工作条件
VIN电压................................ 5V~30V
A，B电压............................... 0V~30V
工作温度..... .......................... -40°C to +105°C

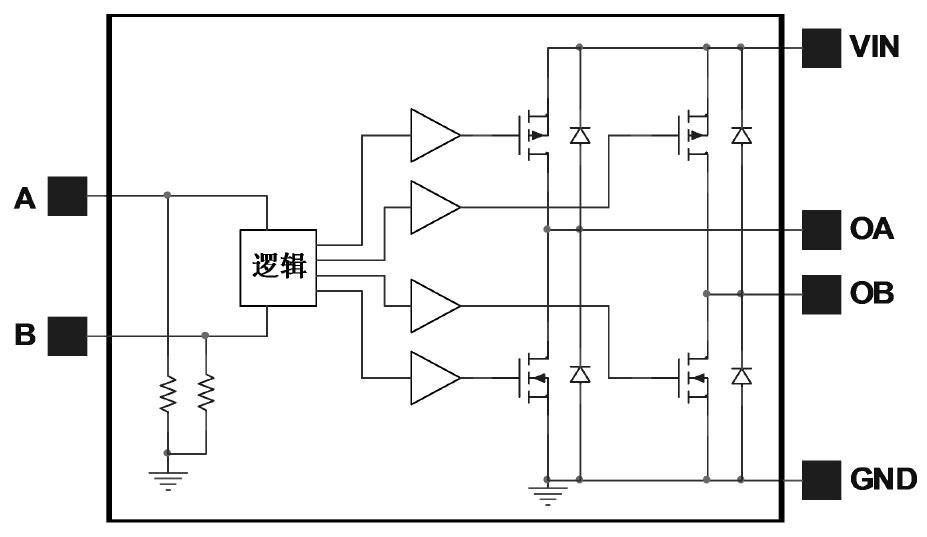

芯片框图
电气参数表
（除非特别说明，测试条件为VIN=12V，环境温度为25°C）
|
符号 |
参数 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
供电VIN |
||||||
|
VIN |
输入电压范围 |
|
5 |
|
36 |
V |
|
IQ1 |
静态工作电流1 |
VIN=12V, A=B=0V |
|
|
1 |
μA |
|
IQ2 |
静态工作电流2 |
VIN=12V, A=5V, B=0V, OA和OB悬空 |
|
500 |
|
μA |
|
IQ3 |
静态工作电流3 |
VIN=12V, A=5V, B=5V，OA和OB悬空 |
|
100 |
|
μA |
|
MOSFET参数 |
||||||
|
RDS_ON_H |
PMOS(上管)导通电阻 |
|
|
7 |
|
Ω |
|
RDS_ON_L |
NMOS(下管)导通电阻 |
|
|
3 |
|
Ω |
|
VTH |
输入高电平门限电压 |
-40°C ~105°C |
1.6 |
2.2 |
2.7 |
V |
|
续流二极管参数 |
||||||
|
VSD_P |
续流二极管正向导通压降 |
|
|
1.5 |
|
V |
|
VSD_N |
续流二极管正向导通压降 |
|
|
1 |
|
V |
|
TRR |
反向恢复时间 |
|
|
200 |
|
nS |
|
传输特性 |
||||||
|
TR |
上升沿时间 |
RL=48Ω |
|
100 |
|
nS |
|
TD(on) |
开通延时 |
RL=48Ω |
|
100 |
|
nS |
|
TF |
下降沿时间 |
RL=48Ω |
|
100 |
|
nS |
|
TD(off) |
关断延时 |
RL=48Ω |
|
100 |
|
nS |
|
输入下拉电阻 |
||||||
|
RA |
输入端A下拉电阻 |
|
|
100 |
|
kΩ |
|
RB |
输入端B下拉电阻 |
|
|
100 |
|
kΩ |
逻辑功能表
|
A |
B |
OA |
OB |
继电器动作（OA连接继电器正向驱动端） |
|
1 |
0 |
1 |
0 |
吸合 |
|
0 |
1 |
0 |
1 |
断开 |
|
1 |
1 |
高阻 |
高阻 |
保持 |
|
0 |
0 |
高阻 |
高阻 |
保持 |

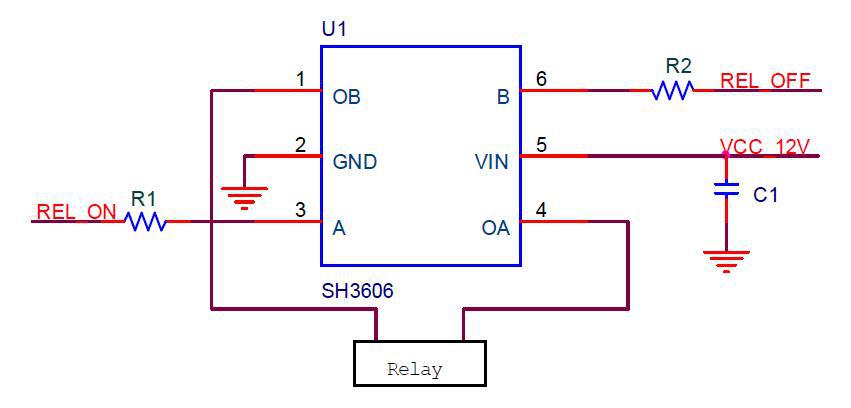

应用电路图

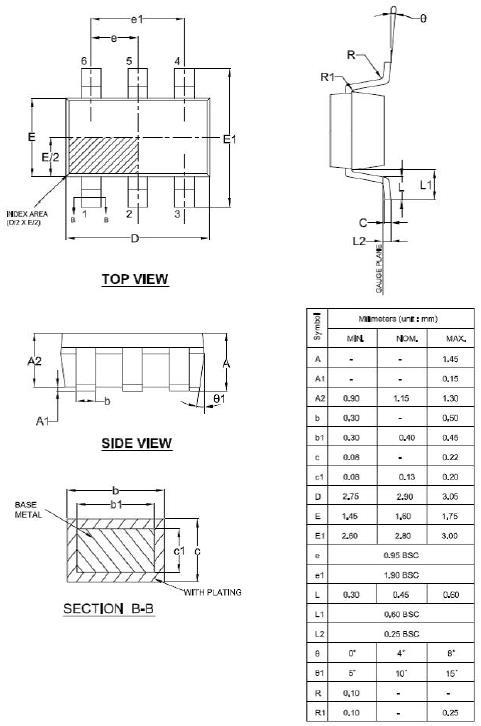

封装信息
